日月如梭，2022年已成為過去，2023年全新開啟，溫故知新更好地迎接挑戰。我愛音頻網根據超過700篇的熱門音頻產品拆解報告，將陸續為大家分享這些產品都采用了哪些廠商的芯片產品。此次為大家分享的是思遠半導體電源管理類芯片產品獲得了哪些品牌旗下的音頻產品以及智能穿戴設備采用。
深圳市思遠半導體有限公司，成立于2011年，是一家開發具有自主知識產權的數模混合信號集成電路設計企業。以“服務、品質、創新、共贏”為核心理念，為客戶提供全方位、優質的電池管理系統級芯片解決方案。公司一直專注于電池應用的 POWER+電源管理系統芯片設計， 致力為智能穿戴、泛消費電子、工業、移動儲能、 新能源汽車等行業提供領先的電池管理系統級芯片解決方案， 包括移動電源SoC芯片、 TWS耳機電源管理芯片、鋰電池充電芯片、電源管理PMIC、無線充電芯片等。近兩年來，思遠半導體TWS耳機充電倉SoC芯片市場占有率排名第一，累計出貨超過7億顆，公司累計芯片出貨超過20億顆。客戶包括小米、OPPO、一加、realme、傳音、魅族、1MORE、百度、網易、漫步者、JBL、哈曼、聯想等國內外知名品牌，服務全球數億消費者。

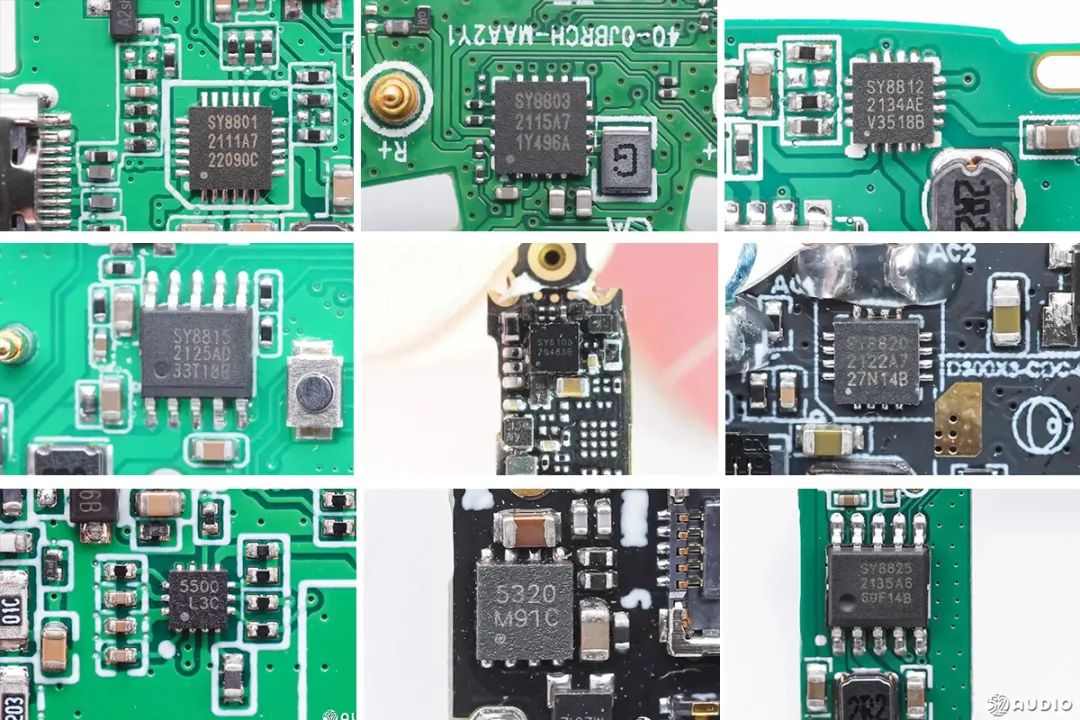

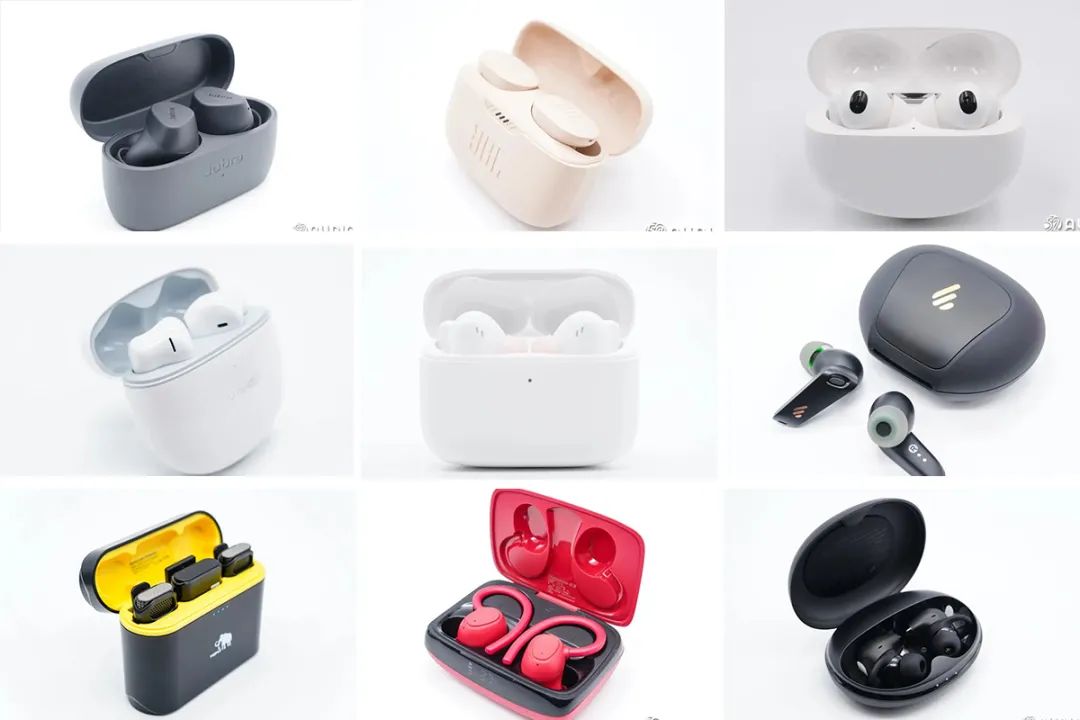

從我愛音頻網的拆解報告中獲悉，截止到12月1日，目前在TWS耳機市場，思遠半導體的TWS耳機電源管理芯片、鋰電池充電管理芯片和保護器件已經獲得了至少20個品牌旗下的33款智能穿戴設備產品采用，被眾多品牌產品采用的芯片產品系列型號包括：思遠半導體TWS耳機電源管理芯片：SY8801、SY8803、SY8809、SY8812、SY8815、SY8820、SY8821、SY8825；思遠半導體鋰電池充電管理芯片：SY8602、SY6103；思遠半導體電源管理PMIC：SY5500、SY5501；思遠半導體保護器件：SY5320、SY8702。
下面就讓我們來看看都有哪些產品采用了思遠半導體的哪款芯片產品，以及這些產品詳細的功能特性吧。一、思遠半導體TWS耳機電源管理芯片

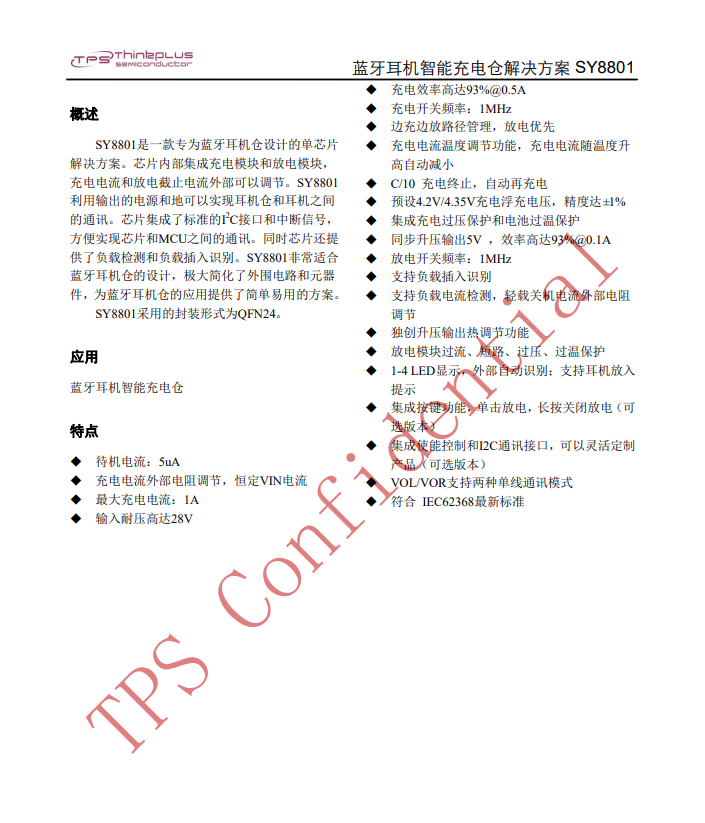

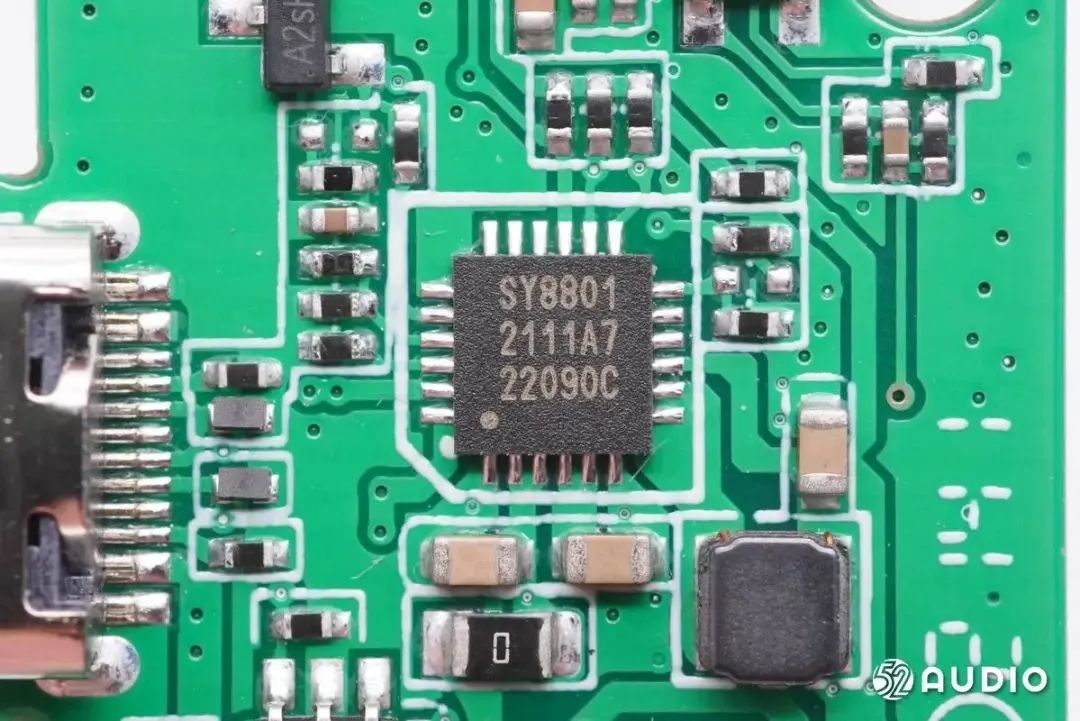

思遠SY8801 TWS耳機充電倉SoC，專為TWS耳機充電倉設計，在確保安全、高可靠性能的設計基礎上（支持28V輸入耐壓，內置全功能的充放電過壓、過流、過溫、短路保護等功能），還集成了I2C通訊功能和內部通訊隔離功能。通過I2C接口，系統的MCU可以讀取、配置電源內部的功能以及電池充放電管理的參數，輕松地實現例如NTC保護、分段調節電池電流 、TWS耳機入倉、出倉檢測、電源輸出自動開啟等功能。思遠SY8801集成的內部通訊隔離模塊，極大地優化了智能TWS充電倉的功能設計，無需復雜的外圍電路，MCU通過連接控制SY8801即可實現。不光能夠?qū)崿F(xiàn)對耳機充電的功能，還能夠通過與耳機連接的電源POGO PIN進行數據的通訊傳輸，實現包括充電倉電量上傳、耳機在充電倉內清除配對、恢復出廠設置、耳機軟件升級等功能。

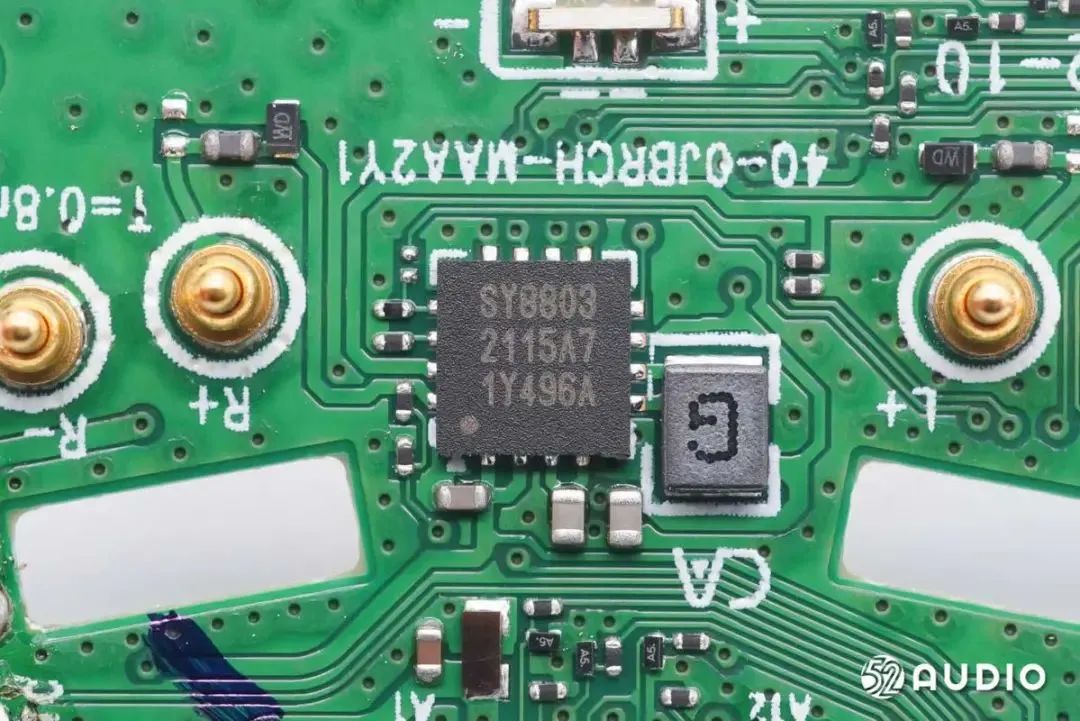

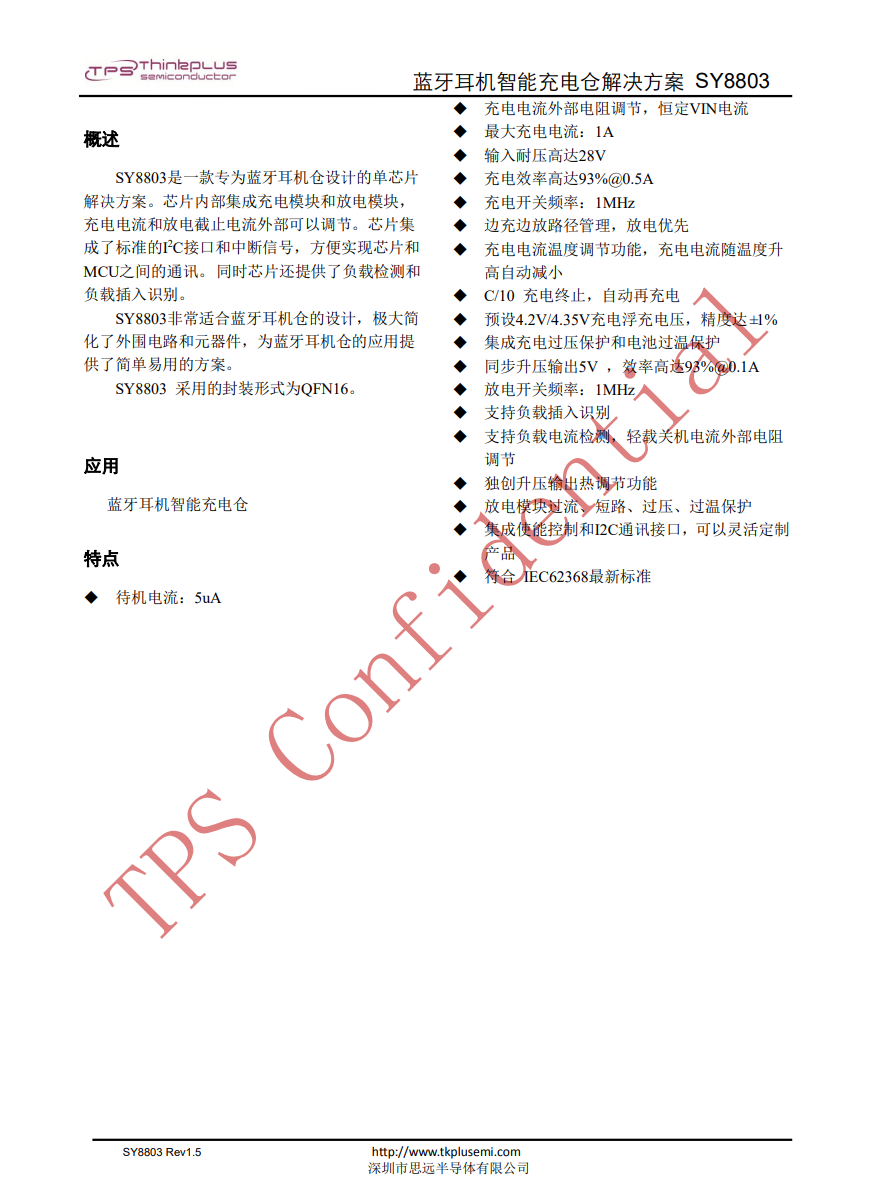

思遠SY8803是一款專為藍牙耳機倉設計的單芯片解決方案。芯片內部集成充電模塊和放電模塊， 充電電流和放電截止電流外部可以調節。思遠SY8803在確保高安全、高可靠性能的設計基礎上（高達28V輸入耐壓，內置全功能的充放電過壓、過流、過溫、短路保護等功能），還集成了I2C通訊控制功能。通過I2C接口，系統的MCU可以讀取、配置電源內部的功能以及電池充放電管理的參數，輕松地實現例如NTC保護、分段調節電池電流 、TWS耳機入倉、出倉檢測、電源輸出自動開啟等功能。芯片已經通過了最新的IEC62368-1安全法規認證，為用戶實現高品質要求的產品設計提供了可靠的保障。思遠SY8803集成了標準的I2C接口和中斷信號，方便實現芯片和MCU之間的通訊。同時芯片還提供了負載檢測和負載插入識別。SY8803非常適合藍牙耳機倉的設計，極大簡化了外圍電路和元器件，為藍牙耳機倉的應用提供了簡單易用的方案。SY8803采用的封裝形式為QFN16。

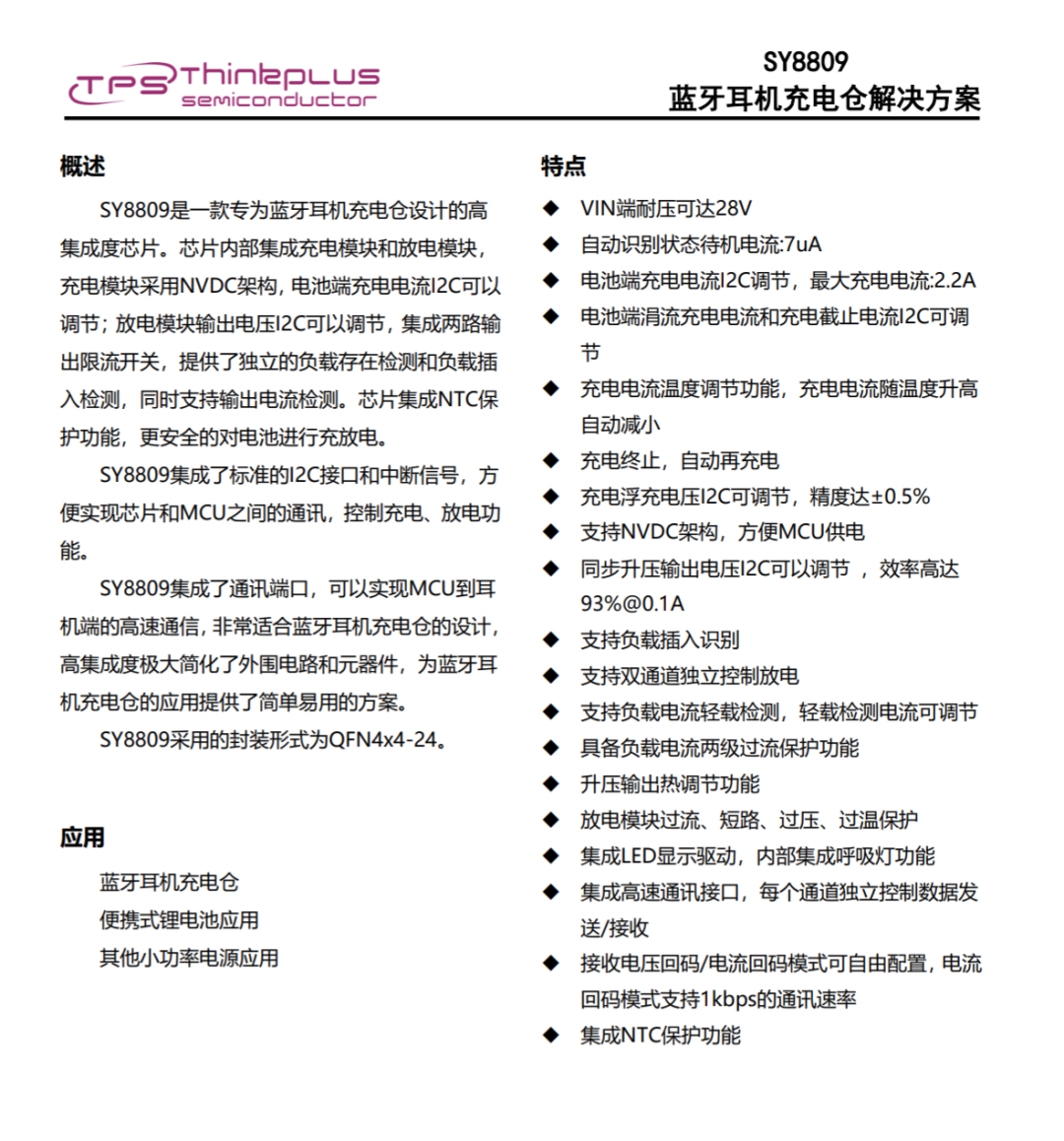

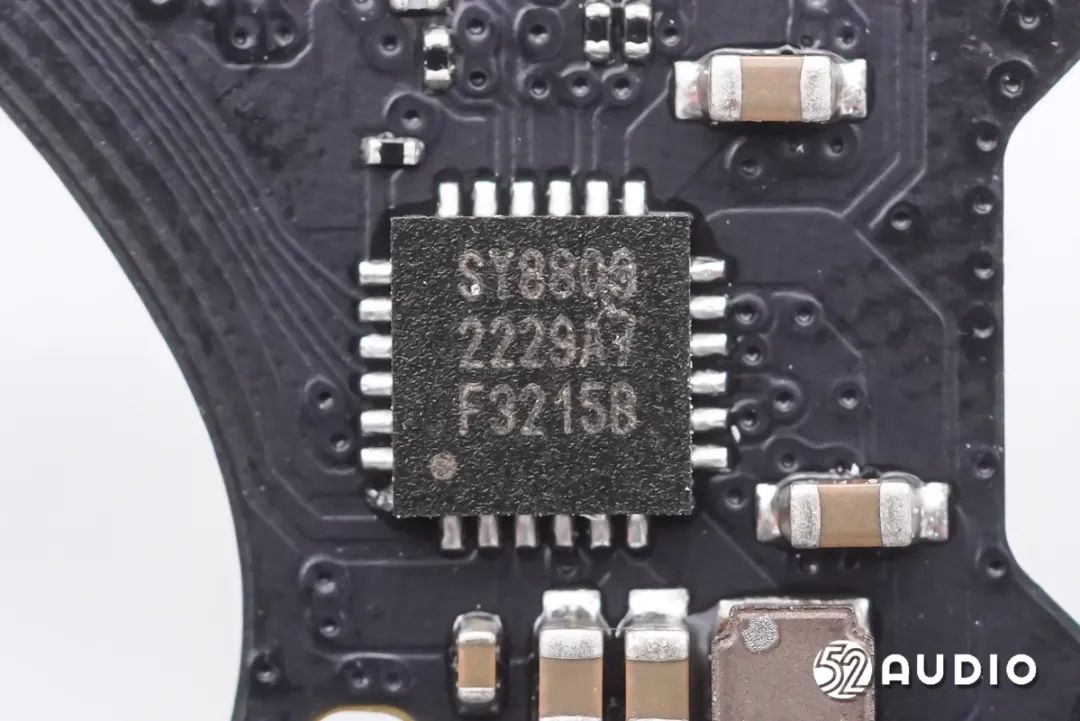

思遠SY8809藍牙耳機充電倉解決方案，芯片內部集成充電模塊和放電模塊， 充電模塊采用NVDC架構，電池端充電電流I2C可以調節；放電模塊輸出電壓I2C可以調節，集成兩路輸出限流開關，提供了獨立的負載存在檢測和負載插入檢測，同時支持輸出電流檢測。芯片集成NTC保護功能，更安全的對電池進行充放電。SY8809集成了標準的I2C接口和中斷信號，方便實現芯片和MCU之間的通訊，控制充電、放電功能。 SY8809具有：VIN端耐壓可達28V；自動識別狀態待機電流為7uA；電池端涓流充電電流和充電截止電流I2C可調節；充電電流溫度調節功能，充電電流隨溫度升高自動減小；充電終止，自動再充電；充電浮充電壓I2C可調節，精度達±0.5%；支持NVDC架構，方便MCU供電；同步升壓輸出電壓I2C可以調節 ，效率高達93%@0.1A；支持負載插入識別等產品特性。SY8809集成了通訊端口，能實現MCU到耳機端的高速通信，非常適合藍牙耳機充電倉的設計，高集成度極大簡化了外圍電路和元器件，為藍牙耳機充電倉的應用提供了簡單易用的方案。SY8809采用的封裝形式為QFN4x4-24。SY8809應用于藍牙耳機充電倉、便攜式鋰電池應用和其他小功率電源應用。

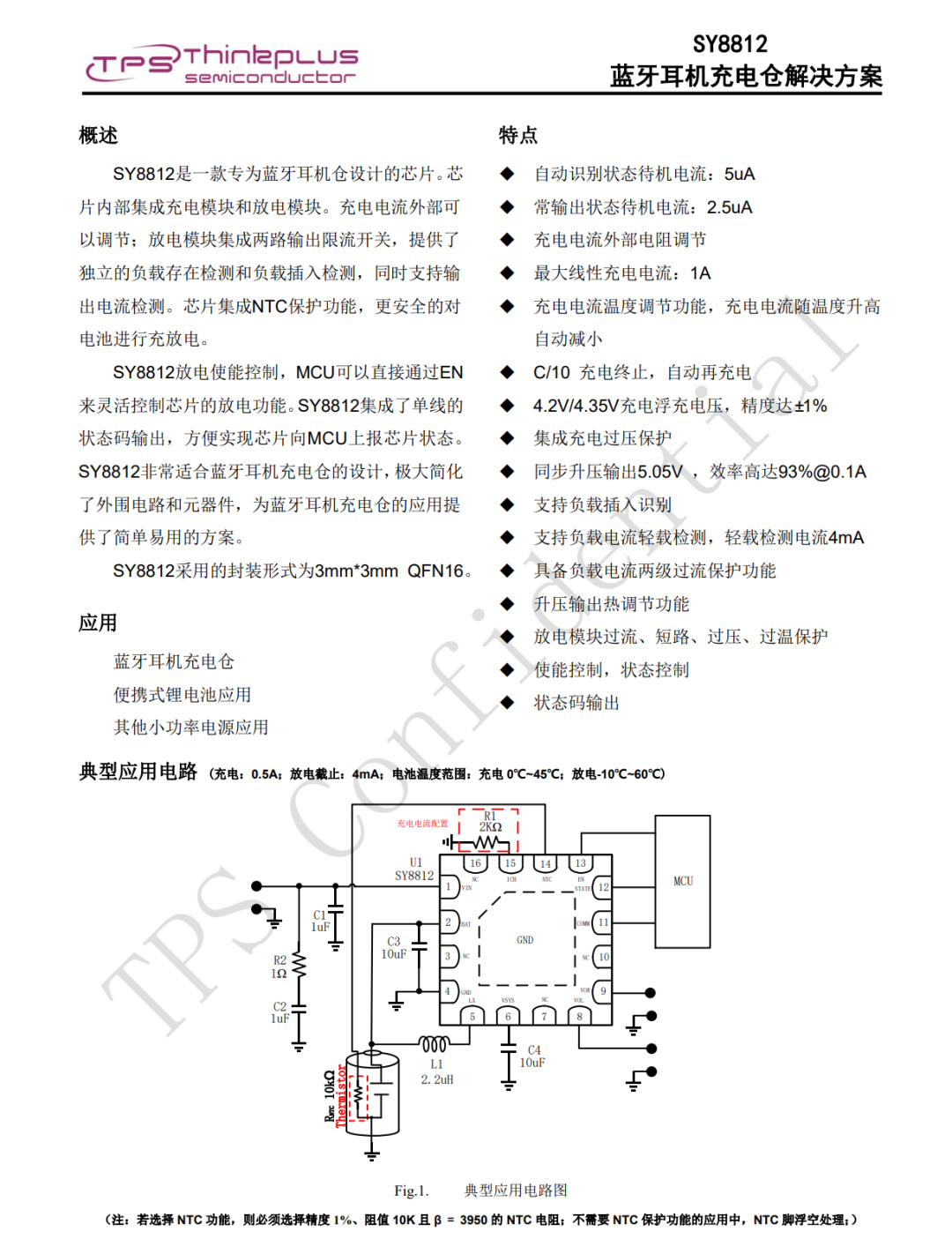

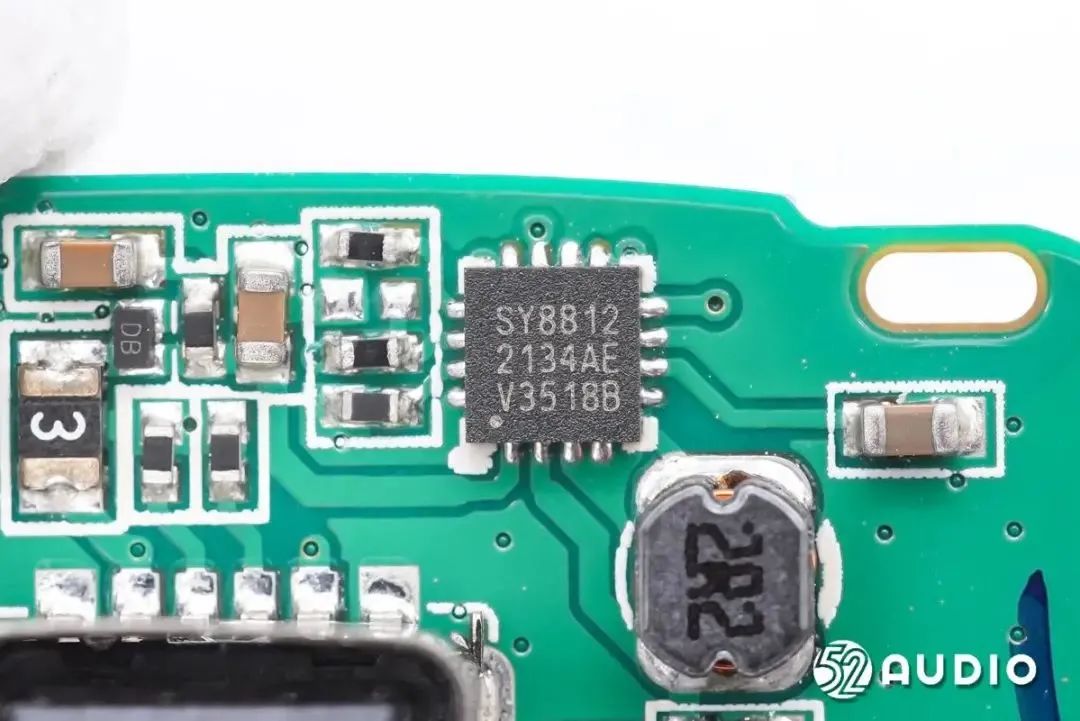

思遠SY8812是一款專為藍牙耳機充電倉設計的SoC芯片，采用3mmx3mm QFN16封裝。芯片內部集成充電模塊和放電模塊。充電電流外部可以調節；放電模塊集成兩路輸出限流開關，提供了獨立的負載存在檢測和負載插入檢測，同時支持輸出電流檢測。芯片集成NTC保護功能，更安全的對電池進行充放電。思遠SY8812優化了產品應用設計可靠性的性能，輸入耐壓高達DC30V，并且芯片已經通過了IEC62368安規認證。SY8812非常適合藍牙耳機充電倉的設計，極大簡化了外圍電路和元器件，為藍牙耳機充電倉的應用提供了簡單易用的方案。

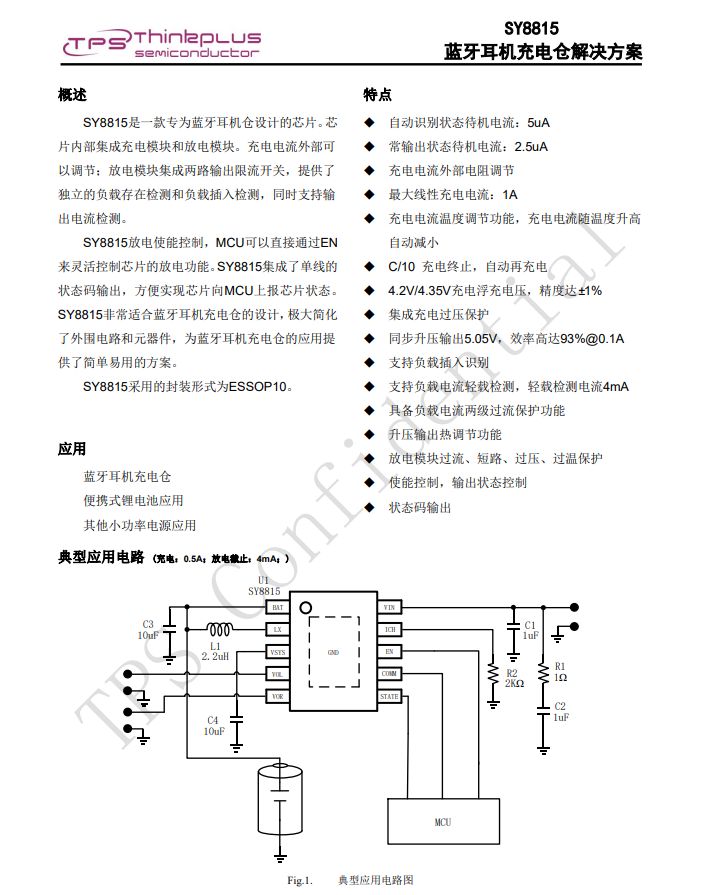

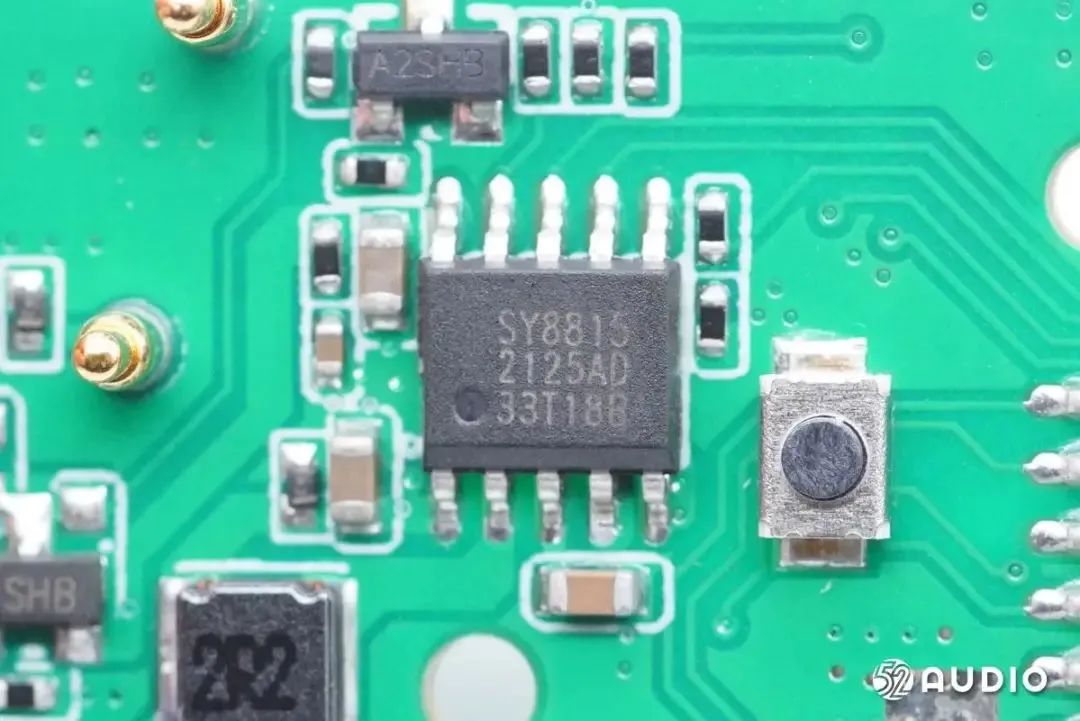

思遠SY8815藍牙耳機充電倉解決方案。內部集成充電模塊和放電模塊，充電電流外部可以調節；放電模塊集成兩路輸出限流開關，提供了獨立的負載存在檢測和負載插入檢測，同時支持輸出電流檢測。思遠SY8815支持放電使能控制，MCU可以直接通過EN來靈活控制芯片的放電功能。SY8815集成了單線的狀態碼輸出，方便實現芯片向MCU上報芯片狀態。TPS思遠SY8815非常適合藍牙耳機充電倉的設計，極大簡化了外圍電路和元器件，為藍牙耳機充電倉的應用提供了簡單易用的方案。

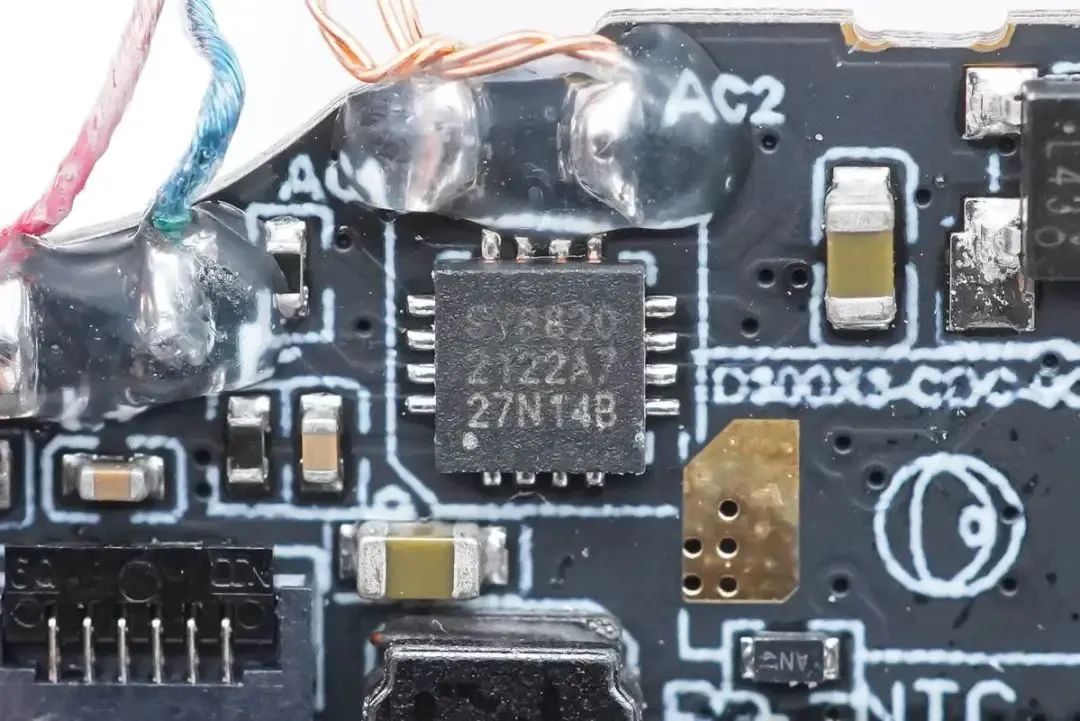

思遠SY8820是一款專為藍牙耳機倉設計的芯片，芯片內部集成充電模塊和放電模塊，來自深圳市思遠半導體有限公司。內部集成的線性充電模塊最大充電電流可達1A，充電電流可調，并支持溫度調節。內置同步升壓電路，具備獨立的負載檢測和限流開關。還集成了NTC熱敏電阻，用于檢測電池溫度。

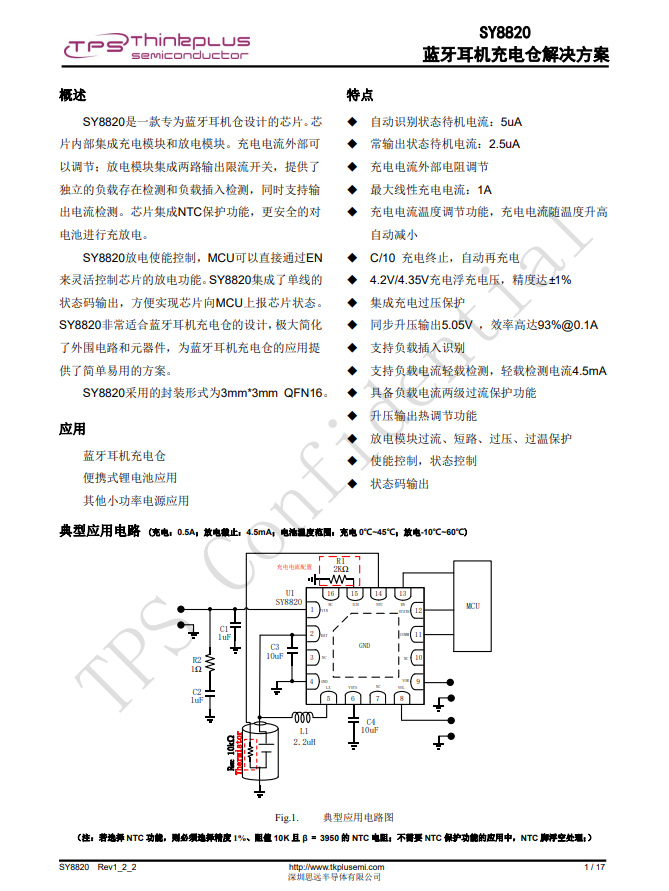

思遠SY8820電源管理芯片詳細資料圖。

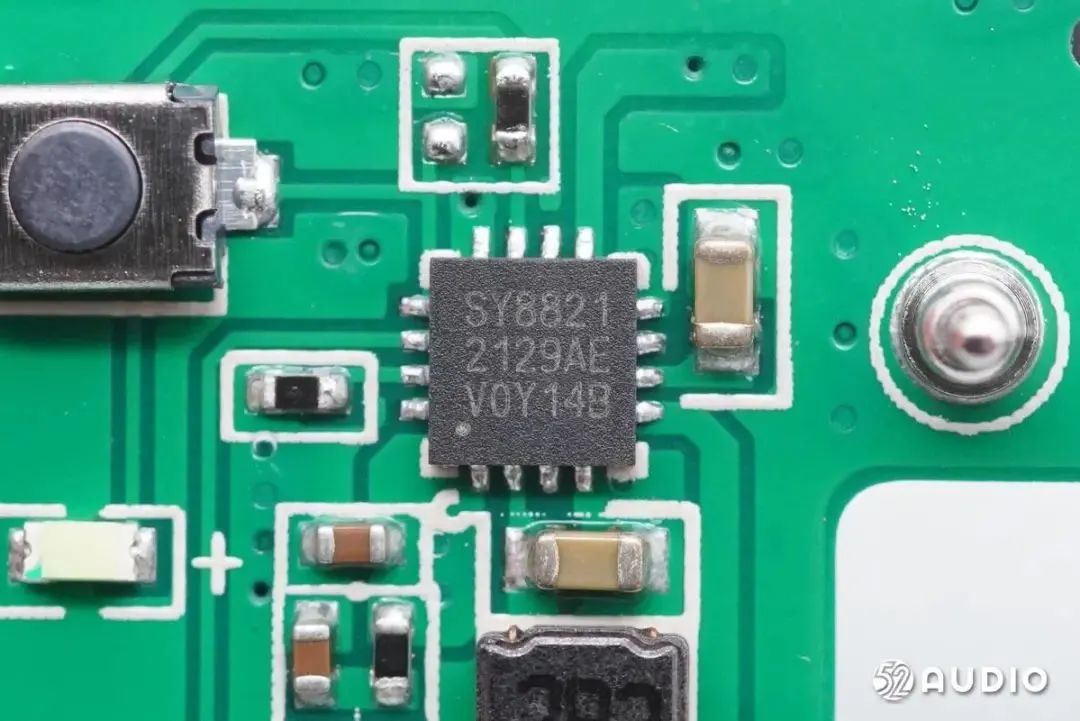

思遠型號SY8821是一款專為藍牙耳機倉設計的充電芯片。芯片內部集成充電模塊和放電模塊。充電電流外部可以調節；放電模塊集成兩路輸出限流開關，提供了獨立的負載存在檢測和負載插入檢測，同時支持輸出電流檢測。芯片集成NTC保護功能，更安全的對電池進行充放電。思遠SY8821非常適合藍牙耳機充電倉的設計，極大簡化了外圍電路和元器件，為藍牙耳機充電倉的應用提供了簡單易用的方案，SY8821采用的封裝形式為3mmx3mm QFN16。思遠SY8821具有這些產品特性，包括：自動識別狀態待機電流功耗為5uA，常輸出狀態待機電流功耗為2.5uA；充電電流可外部電阻調節，最大線性充電電流為1A；充電電流溫度調節功能，充電電流隨溫度升高自動減??；C/10充電終止，自動再充電，4.2V/4.35V充電浮充電壓，精度達±1%；集成充電過壓保護，同步升壓輸出5.05V，效率高達93%@0.1A；支持負載插入識別；支持負載電流輕載檢測，輕載檢測電流3mA；具備負載電流兩級過流保護功能，支持5.05V常輸出；升壓輸出熱調節功能，放電模塊過流、短路、過壓、過溫保護；1-4LED顯示，外部自動識別；KEY版本可集成按鍵功能，單擊啟動放電&電量顯示，長按3S按鍵關閉放電；HALL版本可支持HALL芯片直接驅動，關盒自動啟動放電，開盒耳機自動開機回連。應用于藍牙耳機充電倉、便攜式鋰電池應用、其他小功率電源應用。

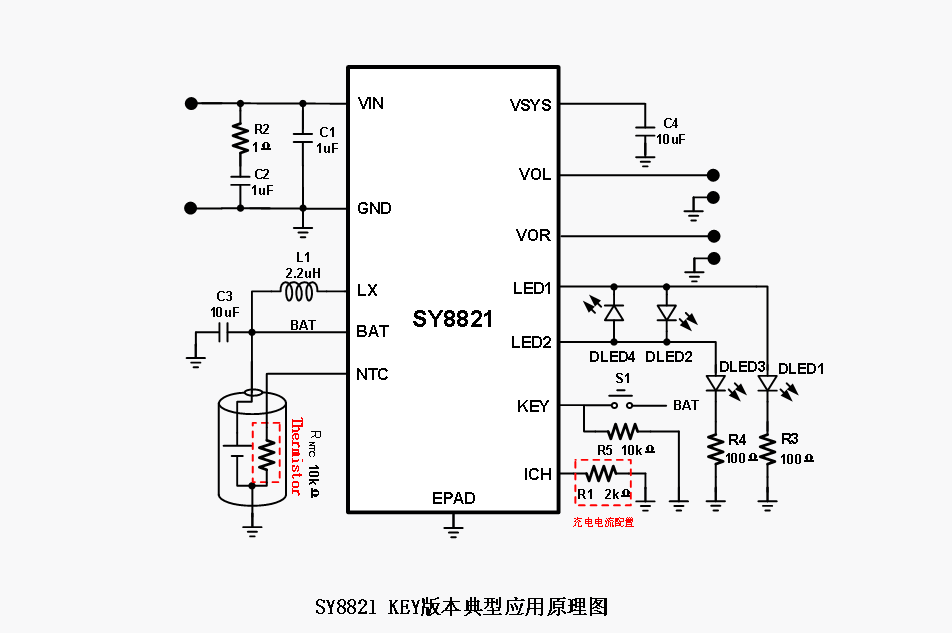

思遠SY8821 KEY版本典型應用原理圖。

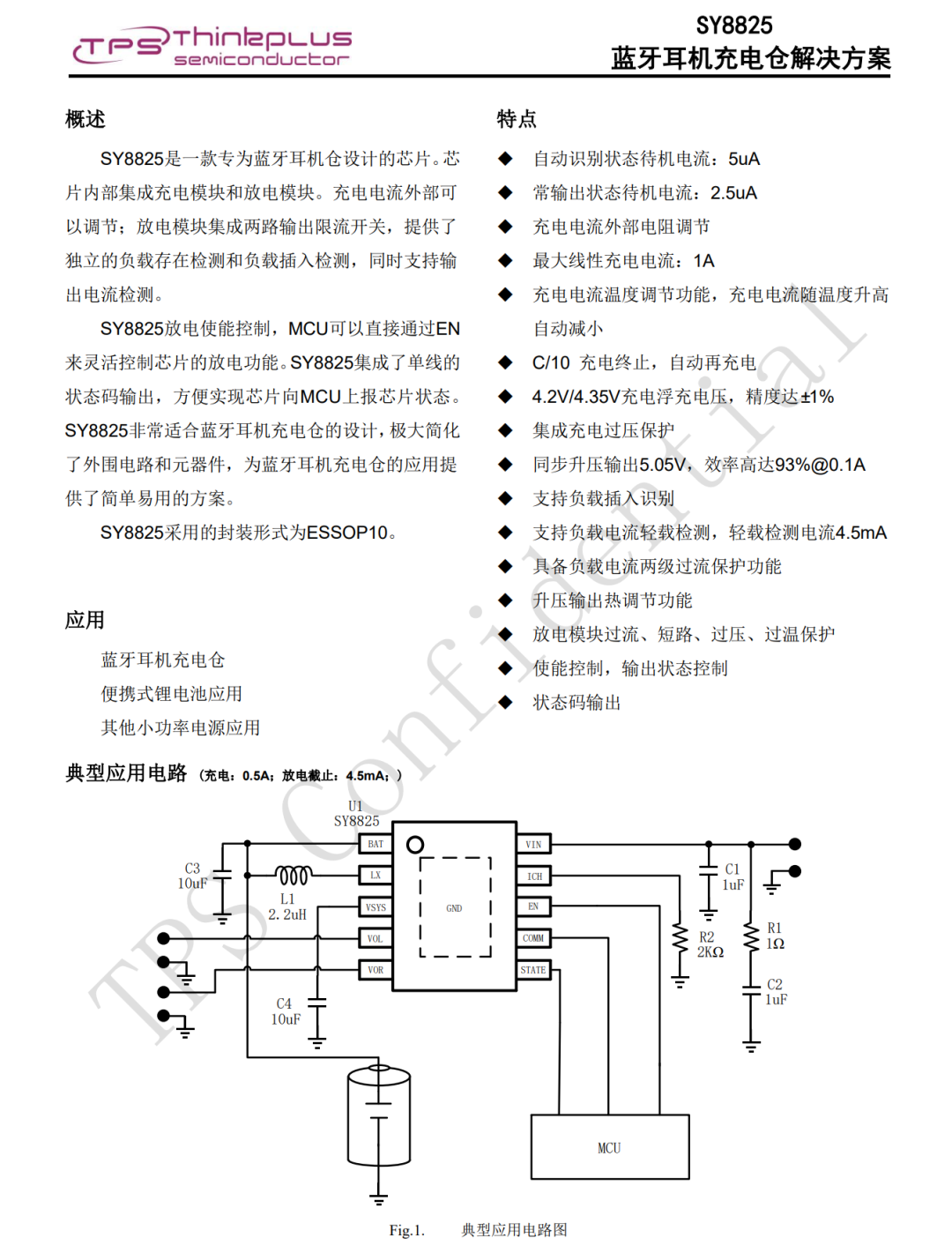

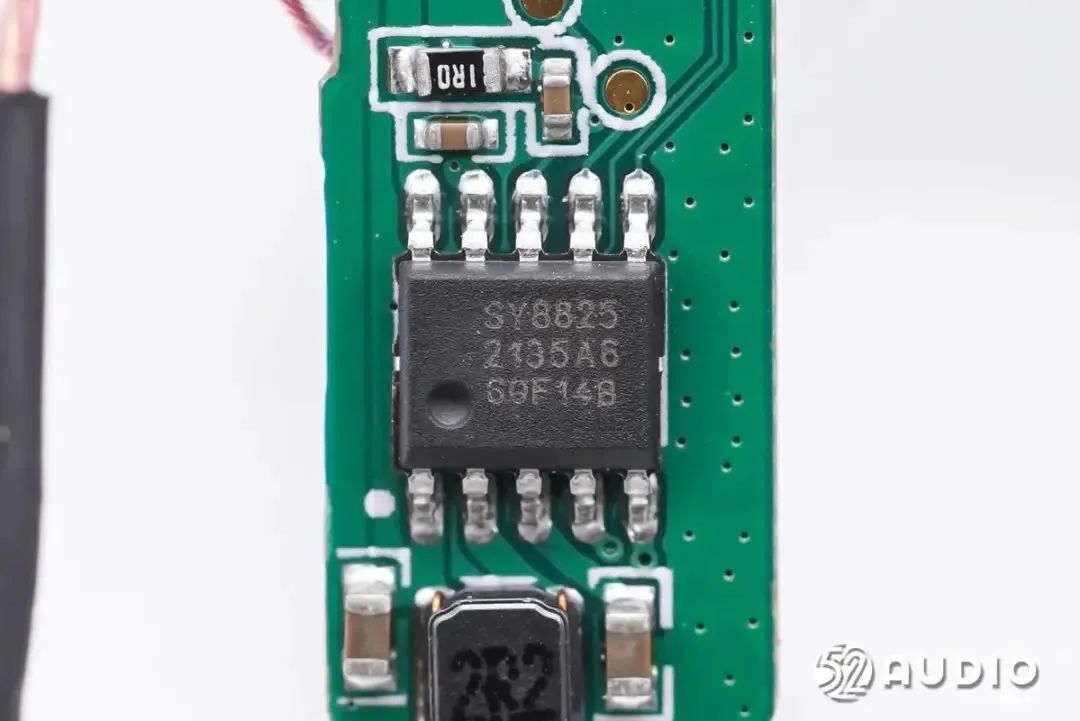

思遠SY8825藍牙耳機充電倉SoC，內部集成充電模塊和放電模塊。充電電流外部可以調節；放電模塊集成兩路輸出限流開關，提供了獨立的負載存在檢測和負載插入檢測，同時支持輸出電流檢測。TPS思遠SY8825采用的封裝形式為ESSOP10。思遠SY8825支持放電使能控制，MCU可以直接通過EN來靈活控制芯片的放電功能。TPS思遠SY8825集成了單線的狀態碼輸出，方便實現芯片向MCU上報芯片狀態。TPS思遠SY8825非常適合藍牙耳機充電倉的設計，極大簡化了外圍電路和元器件，為藍牙耳機充電倉的應用提供了簡單易用的方案。
二、思遠半導體鋰電池充電管理芯片

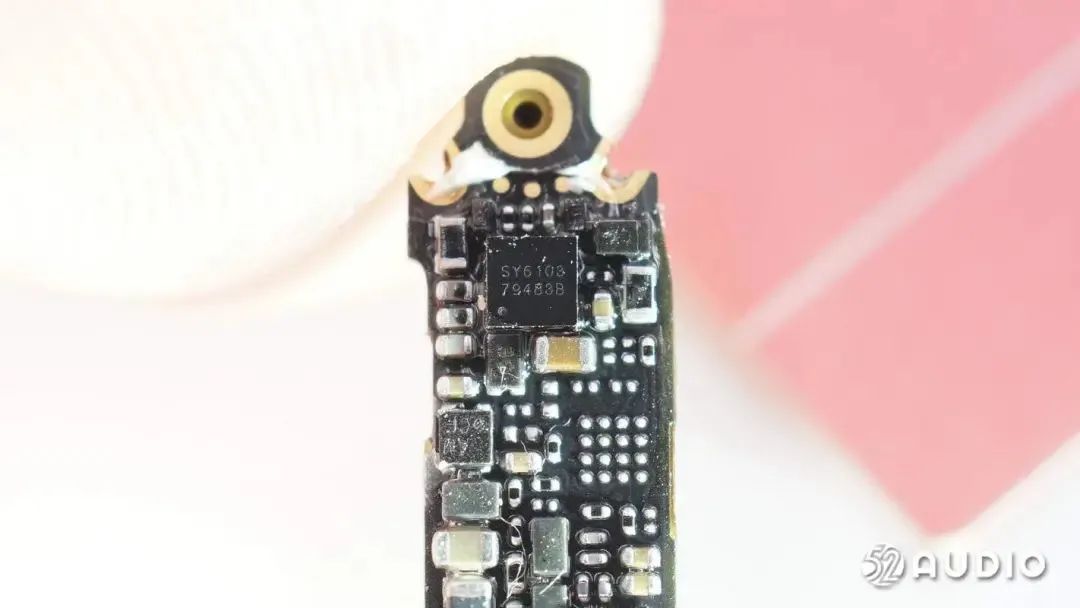

思遠SY6103是一款集成路徑管理，同時集成最大充電電流500mA的線性充電管理芯片。內部集成I2C通信模塊，主機可靈活配置充電參數及獲得充電狀態，同時可上報相關中斷。思遠SY6103對鋰電池或鋰聚合物電池能完成整個的充電進程，包括預充電、恒流恒壓充電。同時當電池電壓下降時可自動復充。集成的路徑管理功能 可優先保證系統供電，同時電池過放時依然滿足系 統供電電壓的要求，可即插即用。思遠SY6103集成全面的復位功能，包括充放電的看門狗計時復位，按鍵復位，寄存器一鍵復位及方便軟件升級的冷復位。

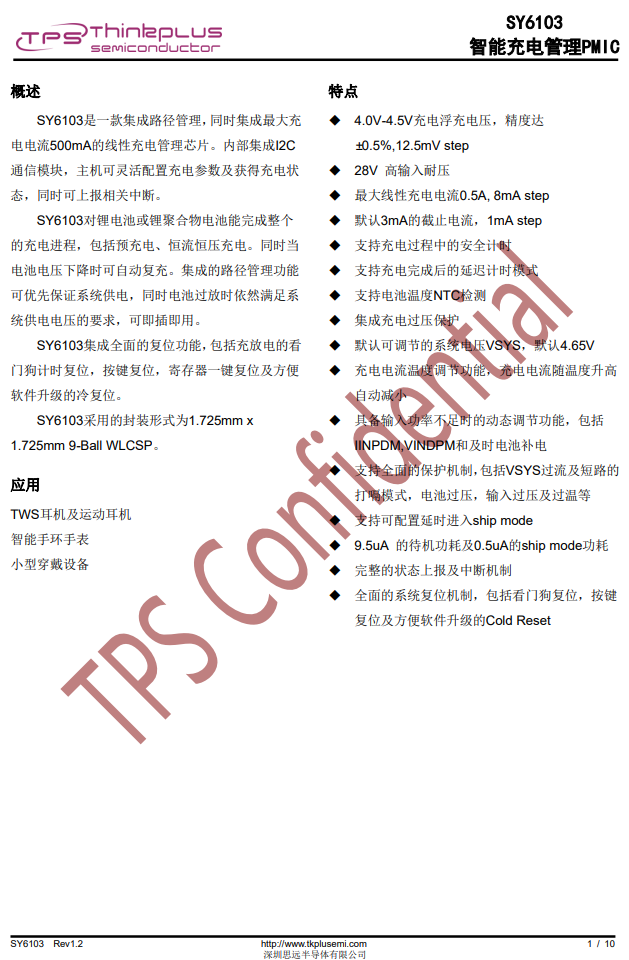

思遠SY6103智能鋰電池充電IC的詳細資料圖。

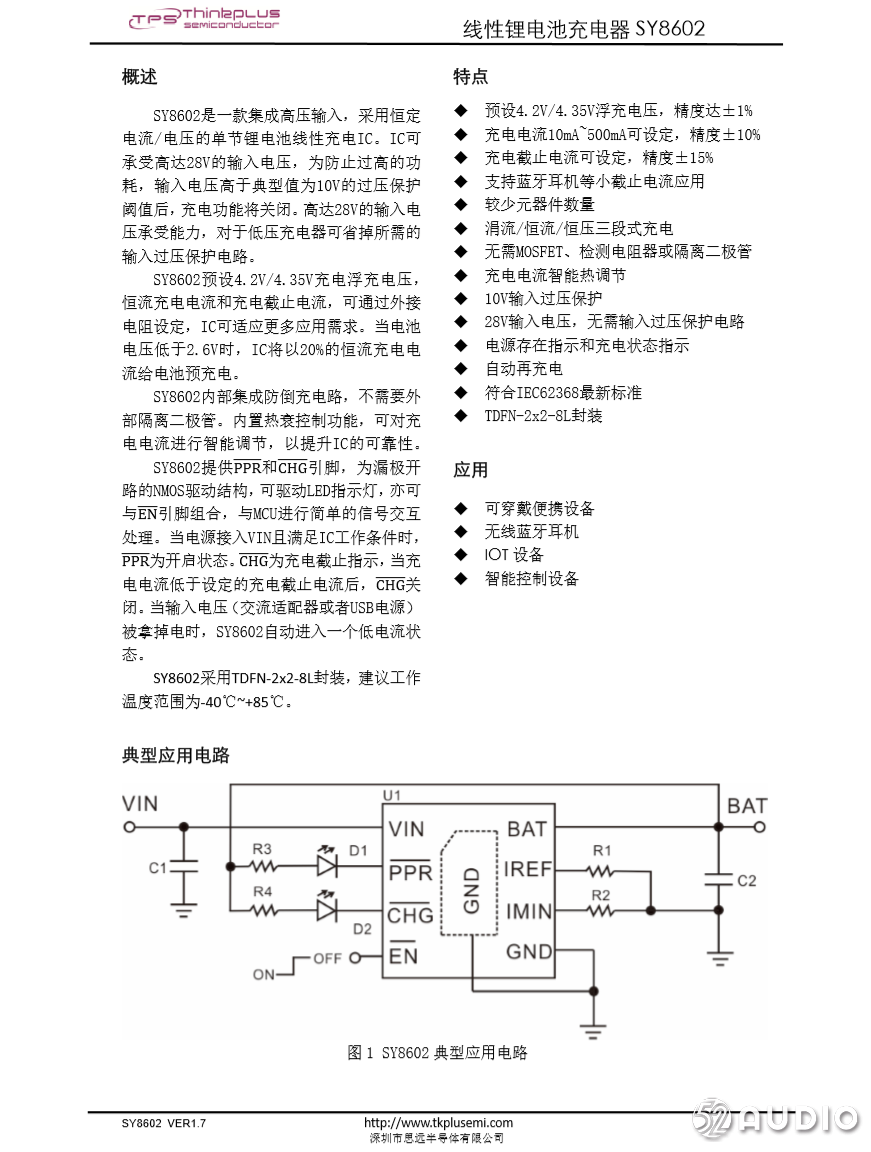

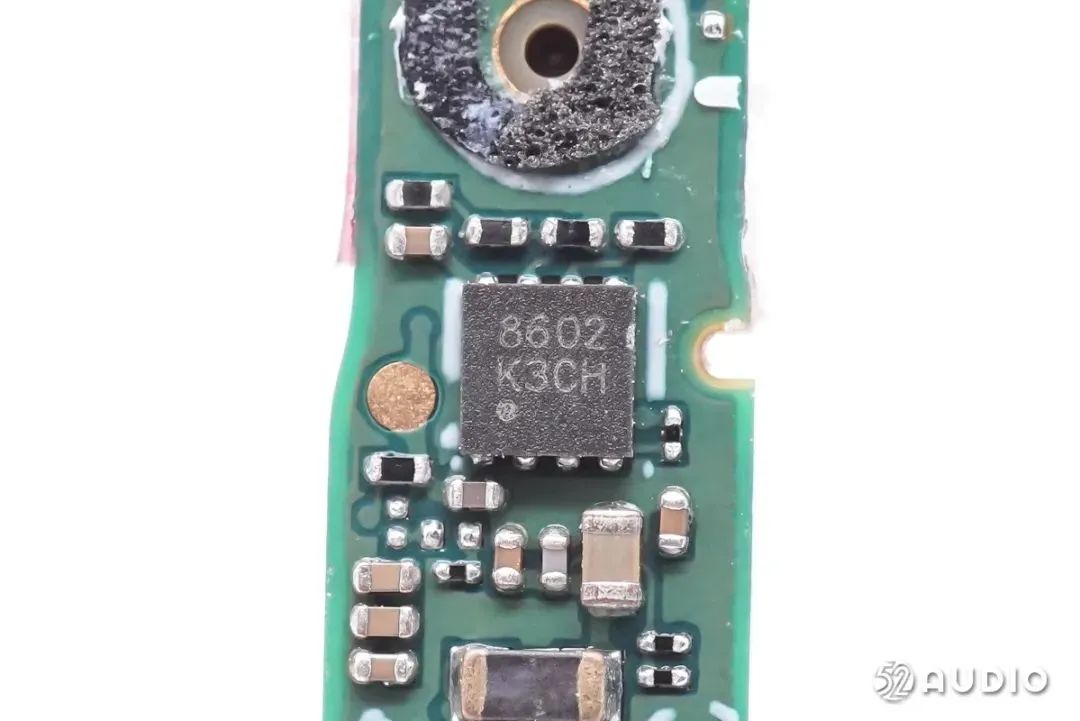

思遠SY8602是一款集成高壓輸入，采用恒定電流/電壓的單節鋰電池線性充電IC，可承受高達28V的輸入電壓，為防止過高的功耗，輸入電壓高于典型值為10V的過壓保護閾值后，充電功能將關閉。高達28V的輸入電壓承受能力，對于低壓充電器可省掉所需的輸入過壓保護電路。
三、思遠半導體電源管理PMIC

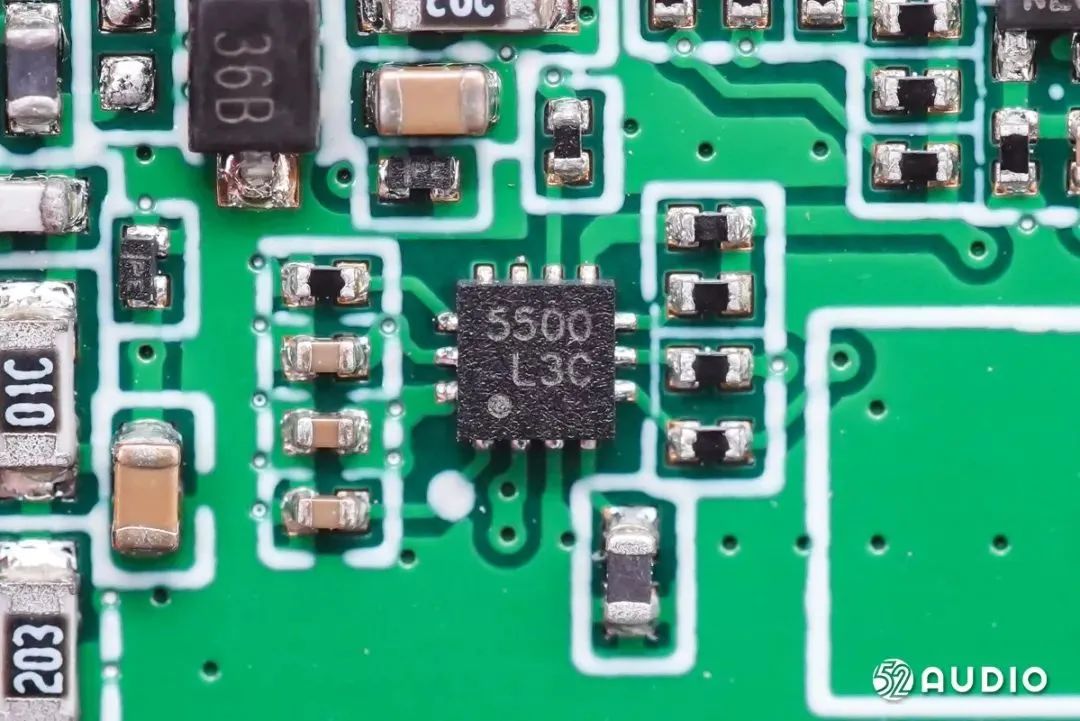

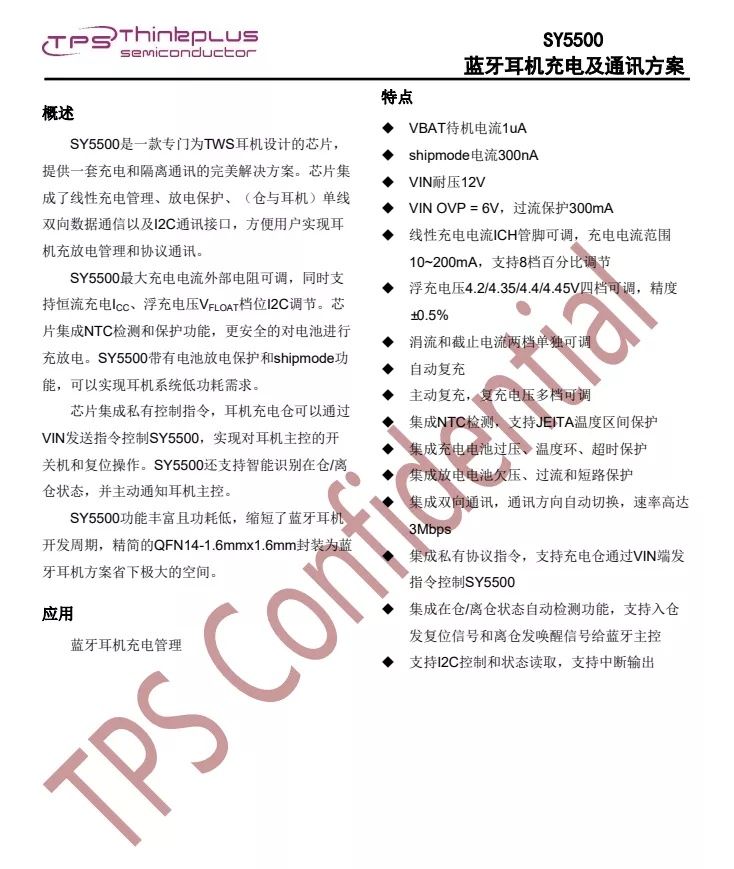

思遠SY5500是一款專門為TWS耳機設計的芯片，提供一套充電和隔離通訊的完美解決方案。芯片集成了線性充電管理、放電保護、（倉與耳機）單線雙向數據通信以及I2C通訊接口，方便用戶實現耳機充放電管理和協議通訊。TPS思遠SY5500最大充電電流外部電阻可調，同時支持恒流充電ICC、浮充電壓VFLOAT檔位I2C調節。芯片集成NTC檢測和保護功能，更安全的對電池進行充放電。SY5500帶有電池放電保護和shipmode功能，可以實現耳機系統低功耗需求。芯片集成私有控制指令，耳機充電倉可以通過VIN發送指令控制SY5500，實現對耳機主控的開關機和復位操作。SY5500還支持智能識別在倉/離倉狀態，并主動通知耳機主控。SY5500功能豐富且功耗低，縮短了藍牙耳機開發周期，精簡QFN14-1.6mmx1.6mm封裝為藍牙耳機方案省下極大的空間。

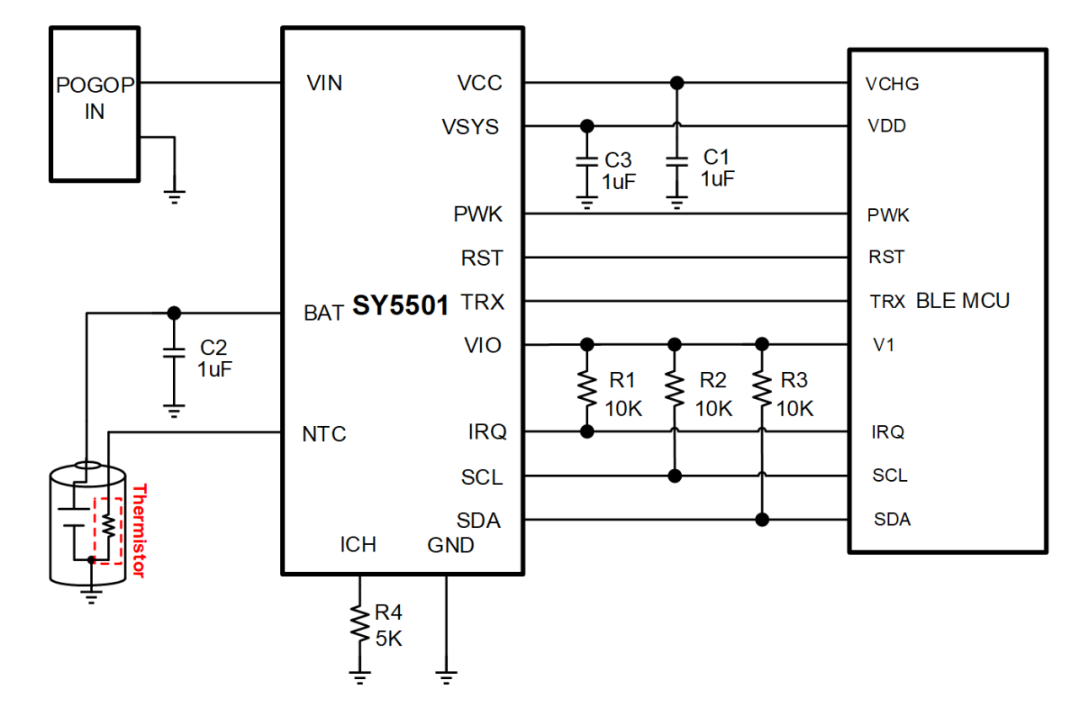

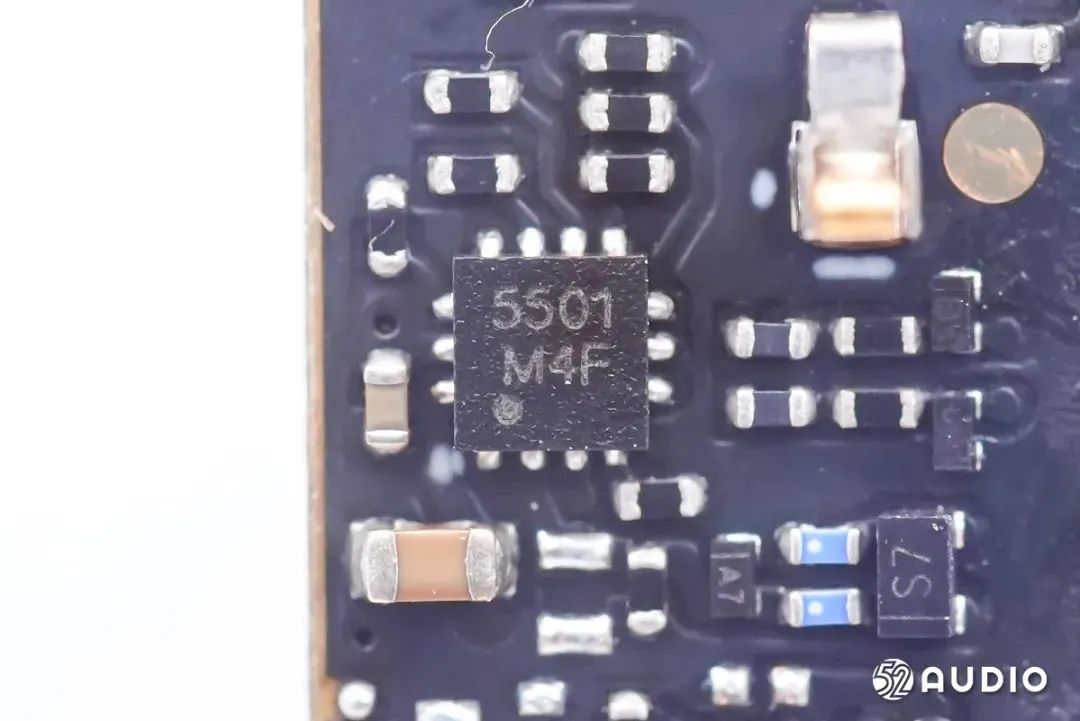

思遠SY5501是一款專門為TWS耳機設計的芯片，提供一套充電和隔離通訊的完美解決方案。芯片集成了線性充電管理、放電保護、（倉與耳機）單線雙向數據通信以及I2C通訊接口，方便用戶實現耳機充放電管理和協議通訊；思遠SY5501最大充電電流外部電阻可調，同時支持恒流充電ICC、浮充電壓VFLOAT檔位I2C調節；芯片集成NTC檢測和保護功能，更安全地對電池進行充放電管理。思遠SY5501帶有電池放電保護和ship mode功能，可以實現耳機系統低功耗需求。芯片集成私有控制指令，耳機充電倉可以通過VIN發送指令控制SY5501，實現對耳機主控的開關機和復位操作；SY5501還支持智能識別在倉/離倉狀態，并主動通知耳機主控；SY5501功能豐富且功耗低，縮短了藍牙耳機開發周期。精簡的QFN14-1.6mmx1.6mm封裝為藍牙耳機方案省下極大的空間。
四、思遠半導體保護器件

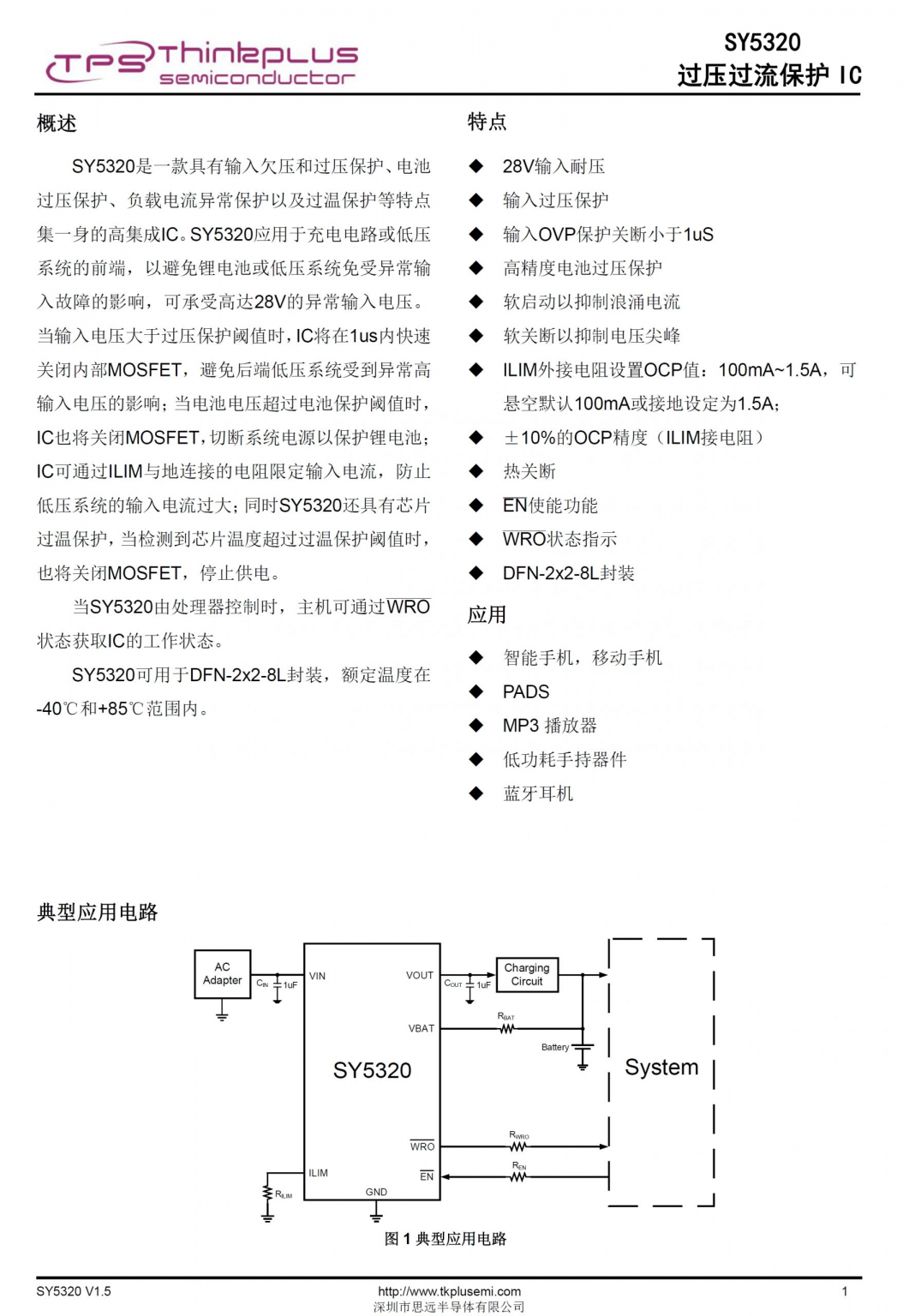

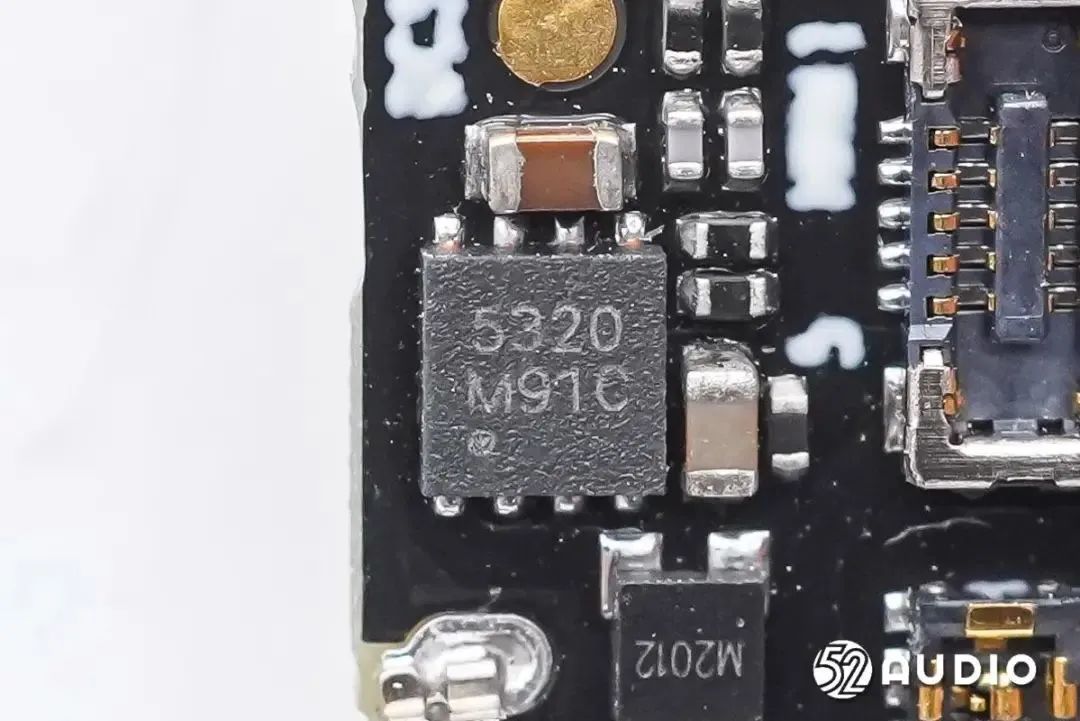

思遠SY5320過壓過流保護IC，是一款具有輸入欠壓和過壓保護、電池過壓保護、負載電流異常保護以及過溫保護等特點集一身的高集成IC，SY5320應用于充電電路或低壓系統的前端，以避免鋰電池或低壓系統免受異常輸入故障的影響，可承受高達28V的異常輸入電壓。思遠SY5320當輸入電壓大于過壓保護閾值時，IC將在1us內快速關閉內部MOSFET，避免后端低壓系統受到異常高輸入電壓的影響；當電池電壓超過電池保護閾值時，IC也將關閉MOSFET，切斷系統電源以保護鋰電池；IC可通過ILIM與地連接的電阻限定輸入電流，防止低壓系統的輸入電流過大；同時SY5320還具有芯片過溫保護，當檢測到芯片溫度超過過溫保護閾值時，也將關閉MOSFET，停止供電。當SY5320由處理器控制時，主機可通過WRO狀態獲取IC的工作狀態。SY5320可用于DFN-2x2-8L封裝，額定溫度在-40℃和+85℃范圍內。

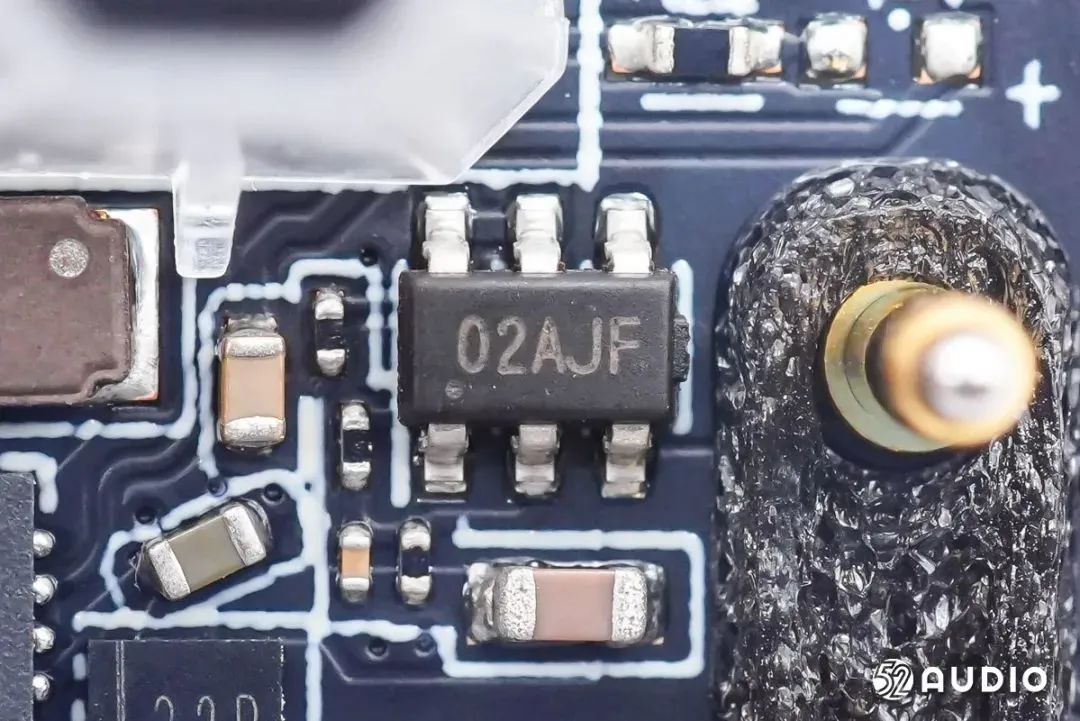

思遠SY8702低側過壓保護（OVP）IC，采用SOT23-6封裝，內部集成28mΩ開關NMOS，采用低壓側開關拓?fù)浣Y(jié)構，極低導通電阻有效的減小輸入壓降，保護電壓外部設置使應用更加靈活，提供最簡單實用的低成本OVP解決方案。具有過壓保護點最高至36V，保護電壓點外部設置，28m歐姆開關NMOS等產品特性。

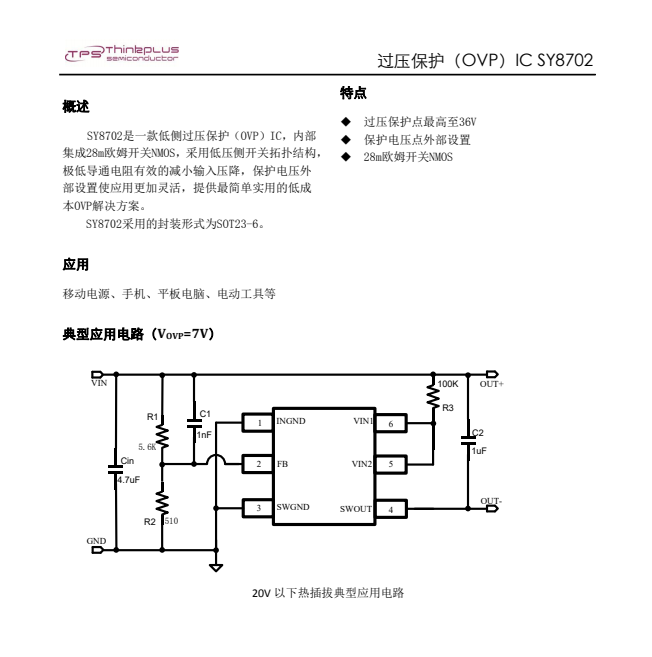

思遠半導體SY8702詳細資料圖。
